¶ 01.03 Навигация по интерфейсу
¶ Назначение
Рабочая область включает панель инструментов, 3D-визуализацию, левую и правую панели, а также таблицу результатов.
¶ Предварительные условия
- Открыт проект с отрендеренной моделью.
¶ Шаги
- Используйте верхнюю панель для режимов работы.
- В левой панели открывайте «Дерево проекта», «Фильтр» и «Поиск».
- В правой панели открывайте «Свойства», «Замечания» и «Точки обзора».
- Смотрите результаты в нижней таблице.
- Колесом меняйте масштаб; правой кнопкой перемещайте вид, левой - поворачивайте. Двойной щелчок по пустому месту центрирует модель, по элементу - выводит его в центр.
¶ Ожидаемый результат
Модель и её данные доступны для навигации и анализа.
¶ Ошибки и устранение проблем
- Если панели не видны, дождитесь рендеринга и разверните их. Расположение кнопок требует проверки в продуктивной версии.
¶ Связанные материалы

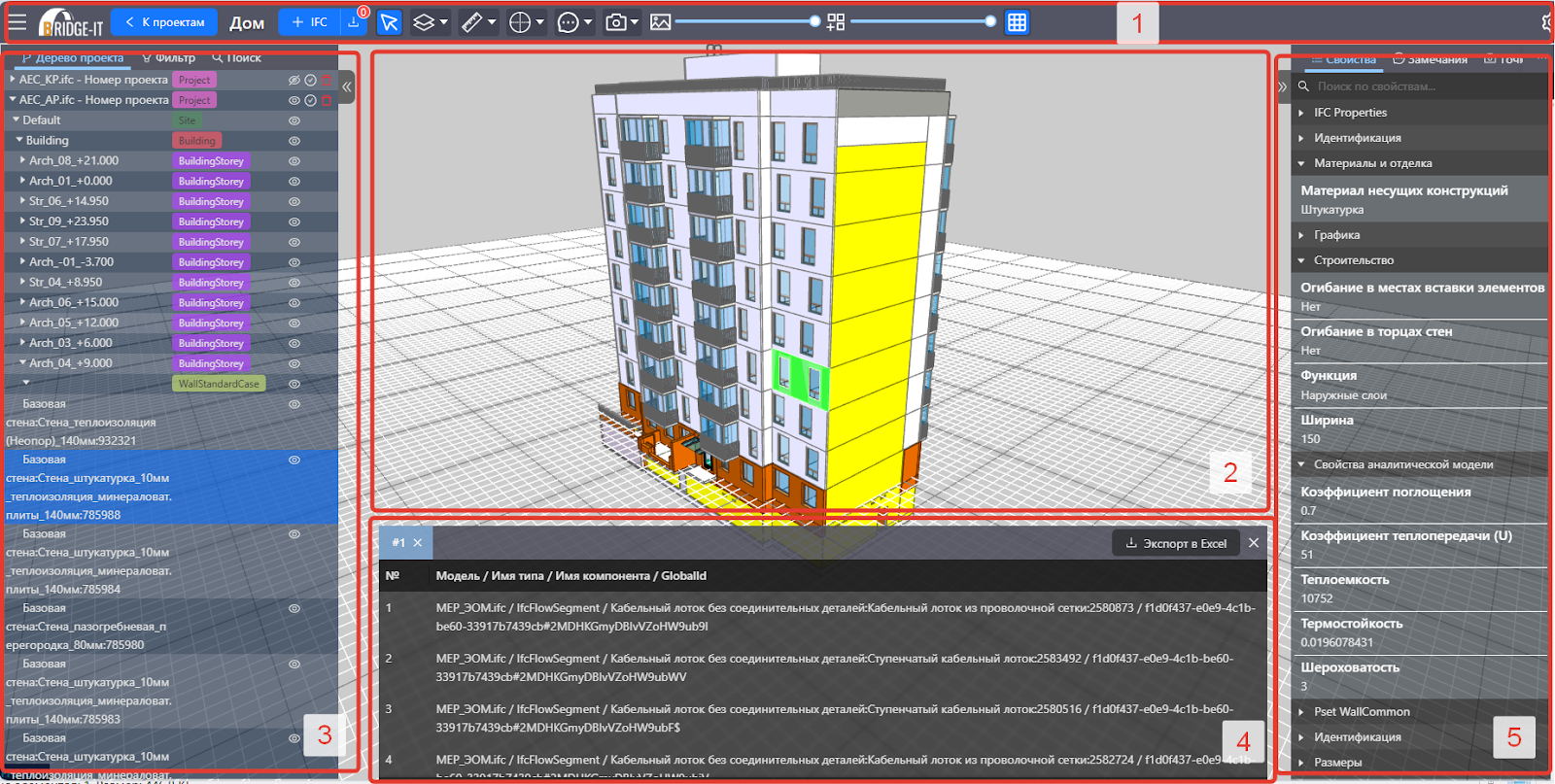

¶ Скриншот
Снимок из руководства 2026. Перед публикацией сверить интерфейс с продуктивной версией.
