¶ 02.02 Дерево проекта
¶ Назначение
«Дерево проекта» показывает элементы модели и помогает найти, выбрать или скрыть ветку.
¶ Предварительные условия
- Открыта IFC-модель и левая панель «Дерево проекта».
¶ Шаги
- Раскройте узел до нужного класса или объекта.
- Щёлкните узел для подсветки объекта в 3D-виде.
- Кнопками видимости у узла или контекстным меню скройте либо покажите объект или ветку.
- Для просмотра метаданных используйте двойной щелчок либо контекстное меню, если это доступно.
¶ Ожидаемый результат
Узел связан с объектом в 3D-виде, а видимость ветки управляет её элементами.
¶ Ошибки и устранение проблем
- Имена классов и идентификаторы зависят от исходной IFC-модели. Команды изменения, группировки и удаления требуют проверки в продуктивной версии и прав пользователя.
¶ Связанные материалы

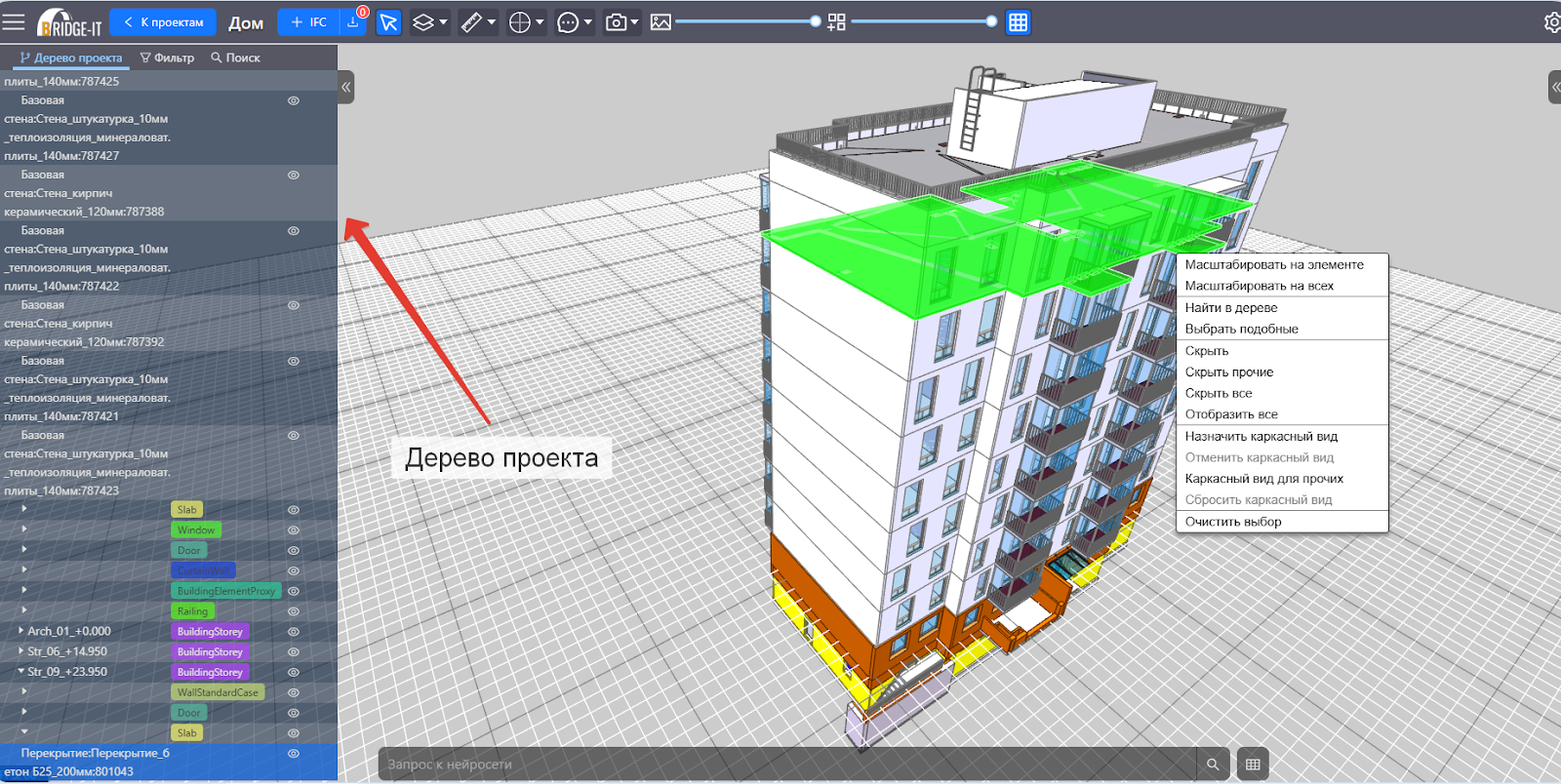

¶ Скриншот
Снимок из руководства 2026. Перед публикацией сверить интерфейс с продуктивной версией.
