¶ 04.02 Измерения и координаты
¶ Назначение
«Линейка» измеряет расстояния, проекции по X, Y, Z и углы. «Координаты» показывает X, Y, Z точки или элемента.
¶ Предварительные условия
- Открыта модель и верхняя панель инструментов.
¶ Шаги
- Включите «Линейку», щёлкните начальную и конечную точки; повторным нажатием выключите режим.
- Для координат включите «Координаты» и щёлкните точку или элемент.
- Прочитайте X, Y, Z; выбирайте другие точки для обновления.
- Выйдите повторным нажатием либо выбором другого инструмента.
¶ Ожидаемый результат
Получено измерение либо координаты в текущей системе координат проекта.
¶ Ошибки и устранение проблем
- Уточняйте единицы и систему координат перед отчётом. Точность и отображение значений требуют проверки в продуктивной версии.
¶ Связанные материалы
¶ Скриншоты

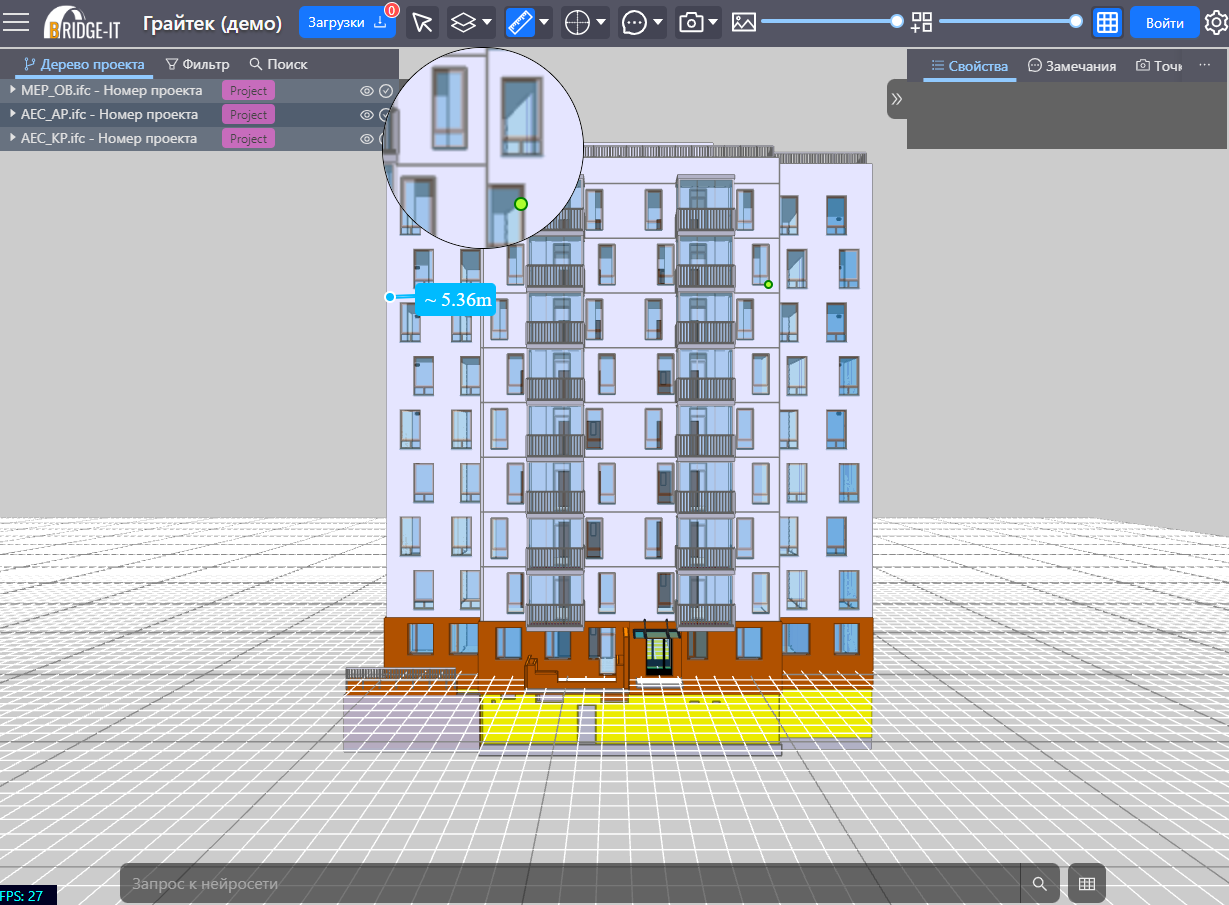

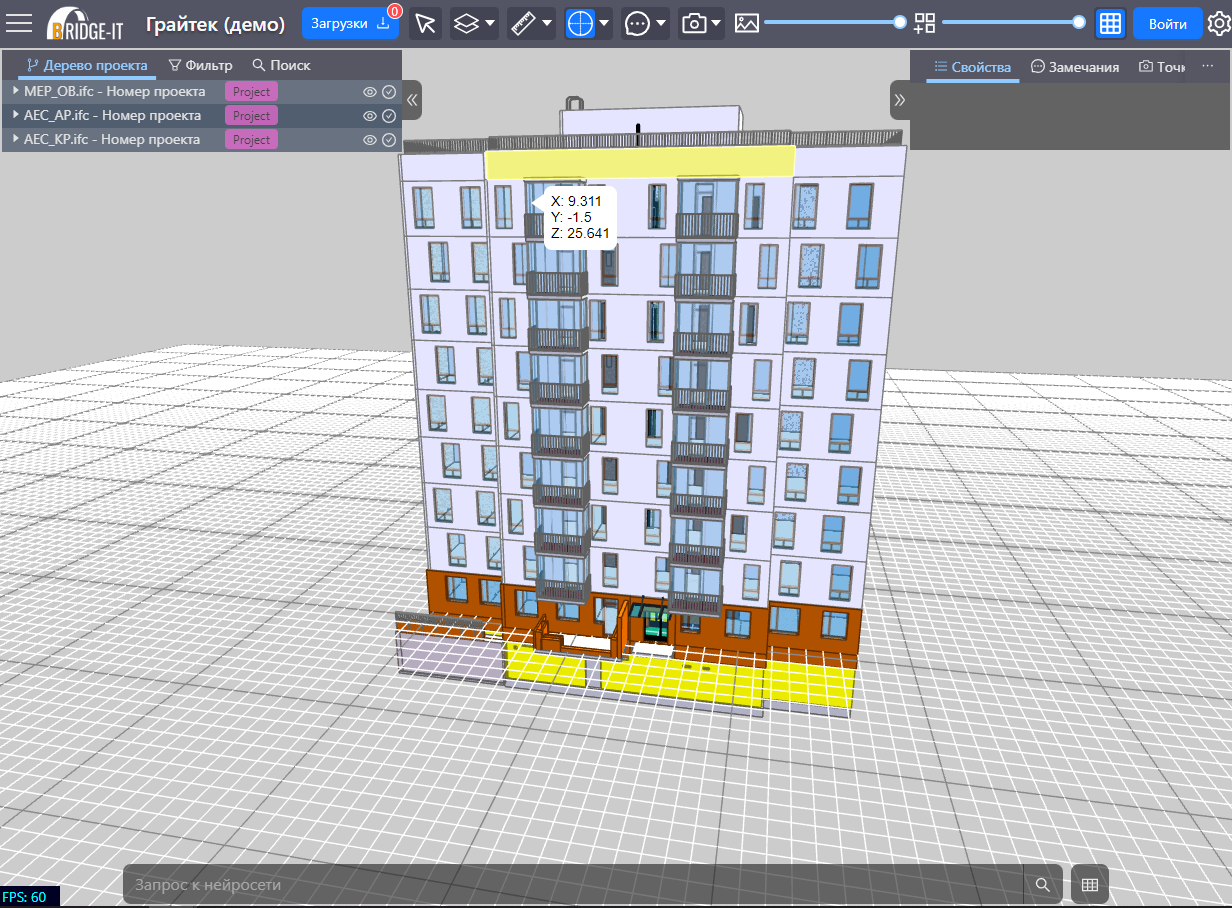

Снимки из руководства 2026. Перед публикацией сверить интерфейс с продуктивной версией.
